بازرسی از طریق مایعات نافذ PT

بازرسی از طریق مایعات نافذ PT

بازرسی از طریق مایعات نافذ PT :

بدینوسیله به اطلاع میرساند که مرکز کارگاههای آموزشی شرکت پترو پژوهش خاورمیانه دوره های تستهای غیر مخرب جوش ( NDT ) را مطابق با ASNT، در تمامی شهر ها و دانشگاهها و شرکت های درخواست کننده برگزار می نماید. کلیه دوره ها به صورت کاملا کاربردی و مطابق با نیازصنعت و طبق استانداردها برگزار می گردد. به کلیه شرکت کنندگان در دوره ها گواهی نامه حضور در دوره و در صورت قبولی در آزمونها گواهی اتمام دوره اعطاء می گردد. به شرکت کنندگان و قبول شدگان در آزمون دوره های تست جوش ( NDT ) گواهی حضور در دوره و گواهی سطحII بین المللی اعطاء خواهد گردید. همچنین مرکز کارگاههای آموزشی شرکت پترو پژوهش آمادگی دارد درصورت نیاز، کلیه دوره های مذکور را در محل شرکتها و سازمانها
(IN HOME) ودانشگاه ها نیز برگزار نماید.

اهداف دوره ها : هدف از برگزاری این دوره ها آشنایی وآموزش کاربردی فراگیران برای کسب مهارت در بازرسی و تست جوش به صورت غیر مخرب ( NDT ) با استفاده از تکنیک های (UT,PT,MT,VT,RT )موجود است.آموزش بر اساس استانداردهای انجمن تستهای غیر مخرب آمریکا ( ASNT ) انجام گرفته و درپایان گواهی حضور در دوره و گواهینامه بین المللی سطح دو به قبول شدگان در آزمونها اهداء خواهد گردید.
مخاطبین دوره ها: کارشناسان کنترل کیفیت، بازرسان و ناظران شرکتها و سازمانها، کارشناسان ودانشجویان متالورژِی،مکانیک و عمران ،برق و…، تکنسینهای آزمایشگاههای کنترل کیفیت، مدیران و سایرعلاقه مندان…..
جهت مطلع شدن از زمان برگزاری کلاس ها

بازرسی از طریق مایعات نافذ PT
تست مایع نافذ ، یکی از روشهای آزمایش غیر مخرب است که موجب آشکارسازی عیوب سطحی می شود و لذا تست مایع نافذ روشی است که در جهت پیدا کردن ناپیوستگی های سطحی به کار برده می شود. عموما همه مواد ( به جز مواد با سطح متخلخل ) را می توان به وسیله این روش و به طور معمول تست نمود.
بطور خلاصه ، روش انجام این تست به صورت ذیل است :

ابتدا پس از پاک سازی سطح توسط اسپری پاک کننده (Remover)، اسپری مایع نافذ (Penetrant) بر روی سطح قطعه اعمال می شود. سپس بعد از گذشت مدت زمان معینی ، مایع نافذ اعمال شده از سطح پاک می شود و اسپری ظاهر کننده (Developer) بر روی سطح اعمال می شود. بعد از مدت زمان معین ، مایع نافذ نفوذ کرده در ناپیوستگی های سطحی بیرون کشیده شده و علائم کاملا مشخص را در روی سطح آشکار می کند.
با استفاده از این روش می توان عیوبی از قبیل ترکها ، حفرات گازی و درزهای به سطح رسیده را آشکار نمود.
حال به طور خلاصه مراحل تست مایع نافذ را بررسی می کنیم :

1- آماده سازی سطح
سطح تست را باید کاملا تمیز نمود و هر گونه عوامل مزاحم و زائد از قبیل آلودگیها ، چربیها، گریس و روغن ، جرقه جوش ، پوسته اکسیدی و … را باید از سطح پاک کرد که این کار را می توان با کهنه آغشته به مواد پاک کننده و یا در صورت نیاز به وسیله برس سیمی یا سنگ جت و یا سندبلاس انجام داد.

2- اعمال مایع نافذ
بعد از مرحله تمیزکاری سطحی ، باید مایع نافذ را برروی سطح اعمال نمود که این عمل را با توجه به امکانات و یا شرایط قطعه می توان بوسیله اسپری کردن ، غوطه وری قطعه در مخزن نافذ و یا به وسیله فرچه رنگ انجام داد.

3 – پاک کردن نافذ اضافی
بعد از گذشتن زمان معین ( معمولا بین 5 تا 30 دقیقه ) که بستگی به شرایط سطحی و حساسیت قطعه دارد ، باید سطح را از مایع نافذ اضافی پاک کرد که این عمل را عموما با پارچه آغشته به محلول پاک کننده که توسط شرکت سازنده نافذ توصیه می شود و یا آغشته به آب ( برای نافذ پاک شونده با آب ) باید به دقت انجام داد ولی باید توجه کرد که از اعمال محلول پاک کننده به طورمستقیم بر روی سطح تست خودداری شود چون احتمال خروج مایع نافذ از درزها و ناپیوستگی های سطحی وجود دارد. و در این صورت آشکارسازی عیب مختل می شود. رنگ یک ماده نافذ عموما قرمز است.

4 – اعمال ماده ظاهر کننده بر روی سطح
این ماده عموما از ذرات شبیه گچ به طور خشک و یا محلول در این ماده نفتی تشکیل شده و طبق خاصیت اسمز ( موئینگی ) موجود بیرون کشیدن مایعات نافذ از درزها و ناپیوستگیها می شود. ( رنگ این ماده عموما سفید است ) و لذا علائم حاصل از عیوب ( رنگ قرمز ) در این زمینه سفید ( ماده ظاهر کننده ) آشکار می شود و با وضوح خوبی قابل روئیت می شود.

5 – بازرسی
باید توجه داشت که عملیات بازرسی را بعد از گذشت زمان معین ( معمولا 15 تا 30 دقیقه ) انجام داد تا از خروج مایع نافذ از درزها توسط ظاهرکننده اطمینان حاصل شود.
کاربرد : در صنایع لوله سازی ، خودرو، کشتی سازی وبازرسی فنی و …..



مایعات نافذ (PT)

تست مایعات نافذ (PT) که به آن تست رنگهای نافذ نیز گفته میشود، مطمئن ترین روش جهت یافتن عیوب و ناپیوستگیهایی است که به سطح قطعه راه یافته اند. این روش به صورت گسترده ای به منظور تست کلیه مواد فلزی و غیر فلزی، مغناطیسی و غیر مغناطیسی که سطوح غیر متخلخلی دارند به کار میرود.

در روش تست مایعات نافذ (PT) بعد از تمیز کاری قطعه، تست مایعات نافذ (PT) روی سطح تست اعمال میشود . با اعمال زمان کافی (Dwell Time) ، مایع نافذ به دلیل خاصیت موئینگی زیاد به درون تمام ناپیوستگی های سطحی نفوذ میکند. سپس باید مایع نافذ اضافی را از روی سطح قطعه پاک نموده و ماده آشکار ساز را اعمال کرد. پس از گذشت مدتی ماده آشکار ساز، مایع نافذ را از درون ناپیوستگیها بیرون کشیده و نهایتاً علائم ناپیوستگیها روی یک زمینه مناسب قابل رؤیت خواهند بود.

تست مایعات نافذ (PT) به دو صورت مرئی و فلورسنت موجود میباشد. علائم تشکیل شده با مواد نافذ مرئی زیر نور سفید قابل بازرسی بوده در حالی که علائم تشکیل شده با مواد نافذ فلورسنت در محیط تاریک و زیر نور ماورای بنفش نمایان میگردند.

امکانات و تجهیزات شرکت طیف پرتو جهت انجام ت تست مایعات نافذ (PT) به شرح ذیل میباشد:

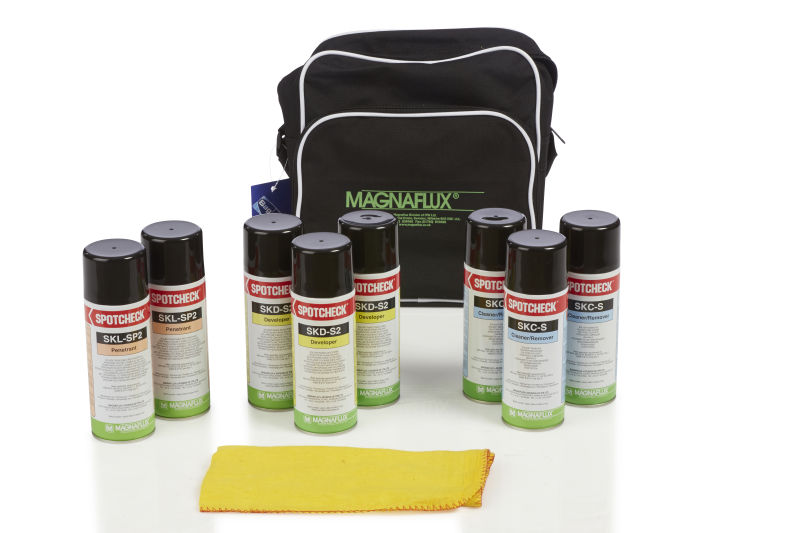

  1. ست انواع مواد نافذ با حساسیت های مختلف و مناسب جهت تست انواع سازه ها و قطعات و تجهیزات صنعتی.
  2. تجهیزات ایستگاهی تست مایعات نافذ (PT).
  3. کارشناسان با تجربه دارای مدرک ASNT NDT Level III مستقر در دفتر شرکت جهت تهیه و تأیید دستورالعملهای NDT و ارائه خدمات مشاوره ای.
  4. متخصصان حرفه ای دارای صلاحیت و مدارک تأیید شده سطح II,I مطابق با استاندارد ASNT SNT-TC-1A.
